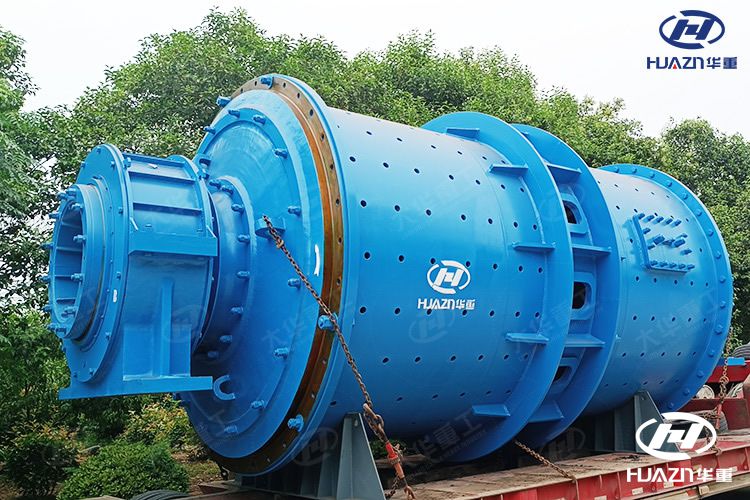

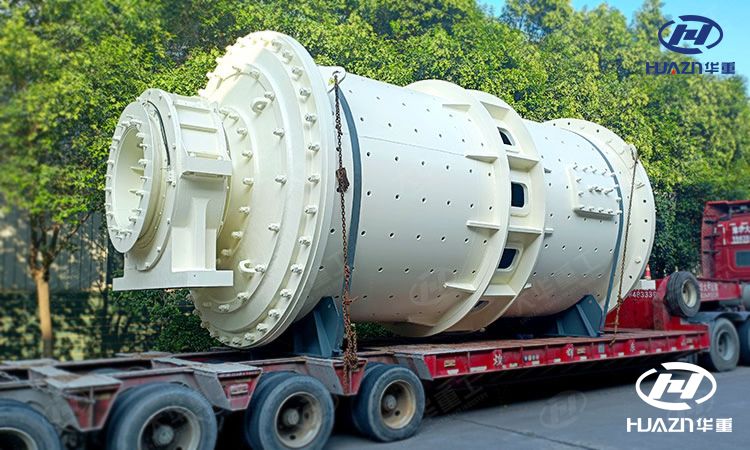

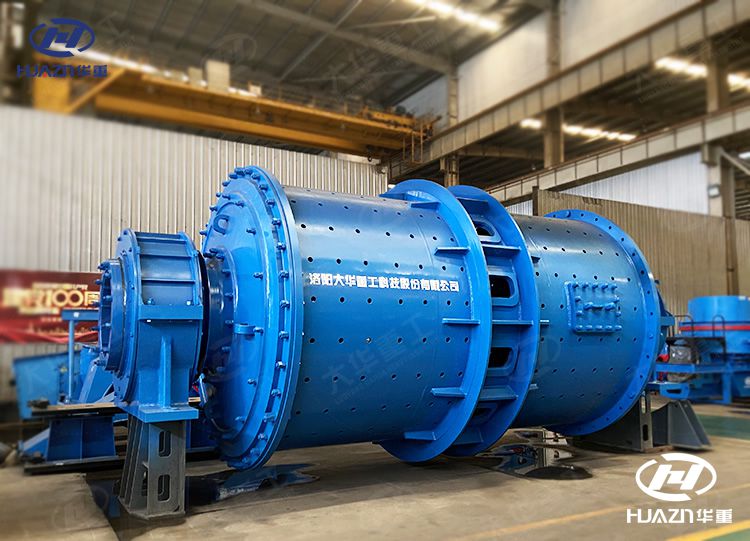

GMBZ系列高效節能棒磨機

GMBZ系列高效節能棒磨機是我公司在國內傳統的棒磨機技術基礎上，進行結構優化后的新型高效節能產品，由筒體內所裝載研磨體為鋼棒而得名的，棒磨機一般是采用濕式溢流型，可作為一級開路磨礦使用，廣泛用在人工石砂、選礦廠、化工廠電力部門的一級磨礦棒磨機。該系列棒磨機采用了高端的滾動軸承支撐代替?zhèn)鹘y(tǒng)的巴氏合金瓦軸支撐，運行阻力小，節能10～20%，產能提高20%以上。

應用領域：廣泛應用于大型砂石骨料系統中硬巖制砂和調整砂子的細度模數，也可用于金屬和非金屬礦山及建材、煤炭等多種行業粉磨各種礦物巖石。

筒體容積：5.9~69.8m³

裝棒量：8~102t

排料粒度：0.2~5mm

產量：6~310t/h

適用物料：滿足各種礦石、巖石粉碎和人工制砂的作業要求，例如，粉煤灰、石灰石、石英砂、鋁粉、煤粉、鋼渣、鐵礦石、鐵渣、鋁渣、煤矸石等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
工作原理
產品參數

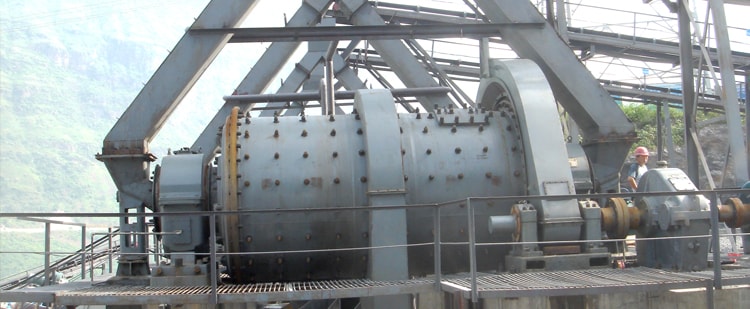

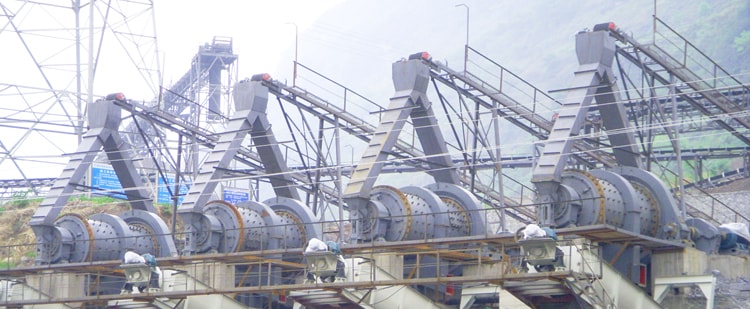

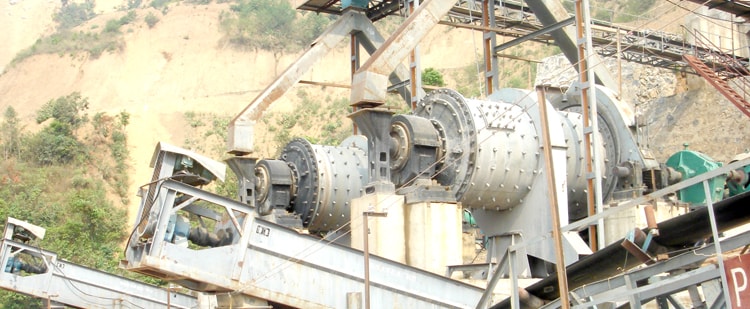

應用案例
相關產品
在線咨詢

產品特點

干油潤滑脂代替稀油潤滑站，節約油耗

潤滑采用干油潤滑脂代替原有的稀油潤滑，年節約油耗70%以上，大型磨機也無需配備高低壓潤滑站，降低了設備投資成本。

采用高端滾動軸承，產能提高20%以上

采用了高端的滾動軸承支撐代替?zhèn)鹘y(tǒng)的巴氏合金瓦軸支撐，運行阻力小，節能10～20%，產能提高20%以上。

特制給料機給料，給力量大

特制給料機給料，給料量大，設備配置有慢速驅動裝置、干油噴射裝置等輔機，也可按用戶要求配置，并可做非標設計及制造。

設備結構穩固，破碎比大，出料粒度好

設備操作簡單，結構穩固牢靠，破碎比大，提純效果好；特殊的出料結構及環保措施保證出料均勻，出料量大，低污染。

工作原理

棒磨機是依靠棒的壓力和磨剝力磨碎礦石的。當棒打擊礦石時，首先是打碎粗粒，然后才磨碎較小的礦粒；棒與棒之間是線接觸，而球和球之間是點接觸，棒磨機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接通過周邊大齒輪減速傳動，驅動筒體回轉。筒體內裝有適當?shù)哪サV介質-鋼棒。磨礦介質在離心力和摩擦力的作用下，被提升到一定高度，呈拋落或泄落狀態落下。被磨制的物料由給礦口連續的進入筒體內部，被運動的磨礦介質所粉碎，并通過溢流和連續給礦的力量將產品排出機外，以進行下一段工序作業。

產品參數

規格型號	筒體尺寸	有效容積(m³)	裝棒量	筒體轉速(r/min)	功率	排礦粒度	生產能力(t/h)
規格型號	直徑×長度	有效容積(m³)	裝棒量	筒體轉速(r/min)	功率	排礦粒度	生產能力(t/h)
GMBZ1535	φ1500×3500	5.9	8	23	90	2.5-0.2	6-15
GMBZ1835	φ1800×3500	7.9	13	22.8	160	2.5-0.2	10-25
GMBZ2130	φ2100×3000	9.2	17	20.9	185	2.5-0.2	13-32
GMBZ2136	φ2100×3600	11.0	18	20.9	210	5-0.8	15-38
GMBZ2140	φ2100×4000	12.2	19	20.9	220	5-0.8	17-43
GMBZ2145	φ2100×4500	13.8	20	20.9	250	5-0.8	20-49
GMBZ2442	φ2400×4200	17	21	19	355	5-0.8	24-58
GMBZ2445	φ2400×4500	18.2	23	19	355	5-0.8	27-63
GMBZ2736	φ2700×3600	18.4	24	17.5	400	5-0.8	33-82
GMBZ2745	φ2700×4500	22.4	27	17.5	500	5-0.8	36-90
GMBZ3050	φ3200×5000	31.9	46	17.3	630	5-0.8	50-140
GMBZ3250	φ3200×5000	35.7	52	16.37	800	5-0.8	70-185
GMBZ3460	φ3400×6000	49.2	72	15.53	1120	5-0.8	85-220
GMBZ3660	φ3600×6000	55.1	80	14.98	1250	5-0.8	105-260
GMBZ4060	φ4000×6000	69.8	102	13.53	1600	5-0.8	130-310
